网线有几种接法 网线插座怎么接线

日期: 2025-02-01 01:06:54|浏览: 668|编号: 3302

友情提醒:信息内容由网友发布,本站并不对内容真实性负责,请自鉴内容真实性。

网线的几种接法

1、直连互联法

- 这种接法也称为平行线接法,即两端接头使用相同的线序,常用的是568B标准,具体为橙白、橙、绿白、蓝、蓝白、绿、棕白、棕。

- 适用于电脑与路由器、交换机等设备的连接。

2、交叉互联法

网线有几种接法 网线插座怎么接线

- 一端采用568A标准(绿白、绿、橙白、蓝、蓝白、橙、棕白、棕),另一端采用568B标准。

- 常用于相同设备之间的直接连接,如电脑与电脑。

网线插座的接线方法

1、准备工具:剥线钳、压线钳、网线测试仪(可选)。

2、剥开外皮

- 用剥线钳在离线头10厘米长左右的位置将双绞线的外包皮去掉,露出内部的4对双绞线。

3、排列线序

- 按照信息模块上所指示的色标选择线序模式,通常有T568A和T568B两种标准。

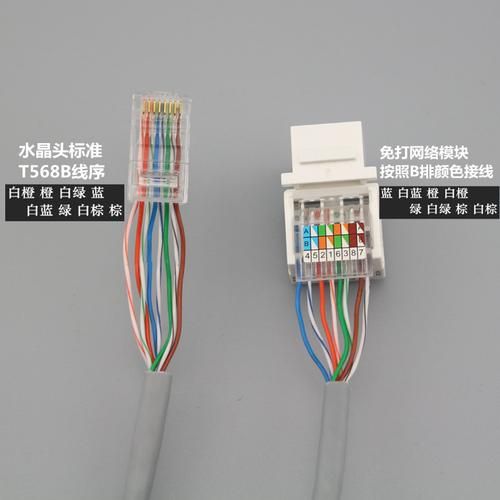

- T568B标准线序为橙白、橙、绿白、蓝、蓝白、绿、棕白、棕。

- T568A标准线序为绿白、绿、橙白、蓝、蓝白、橙、棕白、棕。

4、插入线芯

- 将整理好的导线按顺序插入RJ45水晶头的引脚槽中,并确保导线完全插入到底部。

5、压接水晶头

- 将装有导线的水晶头放入压线钳的压接槽中,用力夹紧,使水晶头的金属引脚与导线紧密接触。

6、测试连通性

- 使用网线测试仪检测网线的连通性,确保所有引脚都正确连通,若测试仪显示所有灯依次亮起,则表示网线接法正确,可以正常使用。
