思科路由器设置步骤图解
前言
思科路由器是由美国思科系统公司生产，被广泛应用于家庭、企业和机构网络中，本文将详细介绍如何设置和配置思科路由器的各个步骤，包括硬件连接、基本配置、静态和动态路由的配置等。

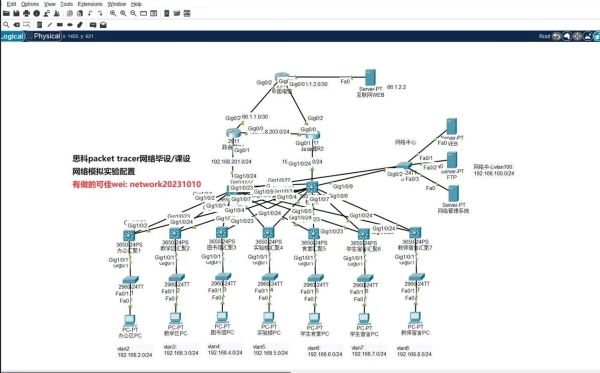

一、基础设备选择与连接
基础设备选择
我们选择两台思科路由器（如2620XM系列），两台PC机以及一些网线和模块。
（1）路由器和扩充模块
路由器选择：选择两台型号为2620XM的路由器，这些路由器性能高且支持各种接口卡，适合复杂网络环境。
扩充模块：如果需要增加更多接口，可选择NM-A/S模块并拖到相应插槽中。
（2）PC机和路由器放置
每台路由器旁放一台PC机，用于后续配置。
设备连线
根据以下步骤进行物理连接：
（1）PC机与路由器连接
使用交叉线将PC机连接到路由器的控制台端口。
（2）路由器之间的连接
使用串行线将两个路由器连接起来。
具体步骤如下：
- 点击Router0，关闭电源。
- 双击NM-A/S不放，拖动到Zoom In下的方框中，再打开电源。
- 对Router1重复上述操作。
（3）控制台连接
使用控制台线连接PC机的COM口和路由器的控制台端口。
二、初步配置
在完成硬件连接后，我们需要为每台设备分配IP地址并进行基本配置。
PC0配置
步骤如下：
设置网关：点击PC0，进入Config模块下的Settings，将网关设置为172.16.3.1。
配置IP地址和子网掩码：在Config模块下的FastEthernet0中，将IP地址设置为172.16.3.10，子网掩码修改为255.255.255.0。
Router0和Router1配置
（1）Router0配置
FastEthernet接口配置：点击Router0，选择Config下的FastEthernet0/0（连接到PC0的端口），点击ON，输入IP地址172.16.3.1和子网掩码255.255.255.0。
Serial接口配置：选择Serial1/0接口（连接到Router1的端口），点击ON，设置时钟频率为64000，IP地址为172.16.2.1，子网掩码为255.255.255.0。
（2）Router1配置
FastEthernet接口配置：选择FastEthernet0/0端口（连接到PC1的端口），点击ON，输入IP地址172.16.4.1和子网掩码255.255.255.0。
Serial接口配置：选择Serial1/0接口，点击ON，设置IP地址为172.16.2.2和子网掩码255.255.255.0。
PC1配置
点击PC1，选择Config模块下的Settings，设置IP地址为172.16.4.10和子网掩码255.255.255.0。
完成以上配置后，所有设备的初步配置即告一段落。
三、高级配置与测试
在完成基础设置后，接下来进行静态路由和动态路由的配置，并对整个网络进行测试。
静态路由配置
（1）Router0静态路由配置
- 确保Router0已启动CLI命令模式，输入以下命令添加静态路由：
ip route {目标网络} {子网掩码} {下一跳IP地址或接口}示例命令如下：
ip route 172.16.4.0 255.255.255.0 172.16.2.2
（2）Router1静态路由配置
- 确保Router1已启动CLI命令模式，输入以下命令添加静态路由：
ip route 172.16.3.0 255.255.255.0 172.16.2.1
示例命令如下：
ip route 172.16.3.0 255.255.255.0 172.16.2.1
动态路由配置
动态路由通过路由协议自动更新和维护路由表，常用的路由协议有RIP和OSPF，这里介绍RIP动态路由配置。
（1）启用RIP协议并配置
- 确保Router0和Router1都启用了RIP协议，并分别在每个端口上应用：
router rip
network {网络号}示例命令如下：
router rip network 172.16.0.0
（2）验证配置是否成功
- 使用show ip route命令检查路由表，确保动态路由条目已成功添加。
网络测试
最后一步是测试网络的连通性，确保各设备之间通信正常。
（1）PC间Ping测试
- 在PC1上打开命令提示符，输入以下命令：
ping 172.16.3.10
- 如果Ping通，说明实验成功，各设备间可以正常通信。
（2）其他测试命令
show controllers serial：查看串行接口状态及配置。
show interface：查看接口信息及其状态。
四、总结及维护技巧
在完成所有设置步骤后，还需了解一些日常维护技巧和常见问题解决方法。
1.*定期备份配置
定期使用show running-config和write memory命令备份路由器配置文件，以防设备故障导致配置丢失。
2.*监控网络性能
使用show processes cpu和show memory命令监控路由器的CPU和内存使用情况，及时发现和解决瓶颈问题。
3.*固件升级
定期检查并升级思科路由器IOS固件版本，确保设备安全性和功能最新。
通过以上详细步骤，您应该能够成功配置并维护一个思科路由器网络，如果遇到任何问题，可以参考官方文档或联系技术支持。
