制作步骤

1、准备元件:根据所选电路图,准备好相应型号和规格的电子管、电阻、电容、变压器、电位器、电源等元件。

2、搭棚焊接:将电子管功放机内的各种元器件分为3-4 层,安装元件的步骤是由下而上,接地线与灯丝走线一般置于靠近底板的最下层,其地线贴紧底板,并保持最好的接触;第二层多为各电子管阴极与栅极接地的元器件,注意同一管子阴极与栅极的相关元件接地最好就近在同一点接地;第三层是各放大级之间的耦合电容等元件;最上层则为以高压架空接法连接的阻容等元件,高压元件置于上层可以有效地防止高压电场对各级电路造成的干扰。

3、组装调试:焊接完成后,仔细检查有无虚焊、短路等问题,然后进行初步的通电测试,观察电子管是否正常发光,用示波器等仪器检查各级电路的波形是否正常,接着调整偏置电压、负载阻抗等参数,使功放开始于最佳工作状态,达到最佳的性能指标。

电路图大全

6P3P单端A类电子管功放电路图:VT1、VT2直流通路串联,VT1构成普通的三极管共阴放大器,Vtr2构成阴极输出器,音频信号由6N3(③脚输入,经VT1共阴放大后从④脚输出,进入VT2构成的阴极输出器,然后由VT2⑧脚输出,C1是VTl的阴极交流旁路电容。

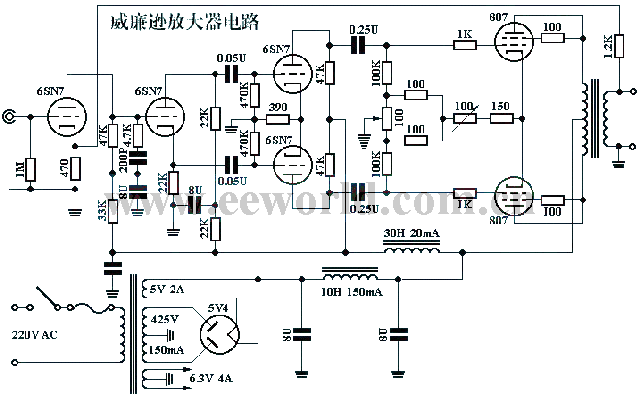

电子管功放制作 电子管功放电路图大全

简易电子管功放电路图(四):采用6N5P电子管,电源经开关和电感后,再经过T1变压器,通过整流滤波后向灯丝及TDA2822供电,T2接在T1次级,产生高压,经整流滤波和稳压向6N3供高压电源,信号经6N3放大后输出,再经TDA2822驱动耳机。

麦景图MC-275电子管功放电路图:麦景图275功放级的功放电子管采用KT88或6550来担任,每个声道输出可达60W,非线性失真不大于1%,频率响应从20Hz~30KHz,为±0.5dB。

电子管功放的制作需要一定的电子技术和实践经验,在制作过程中要注意安全,避免触电和电子管破裂等危险,要根据自己的需求和喜好选择合适的电路和元件,不断学习和实践,才能制作出满意的电子管功放。
